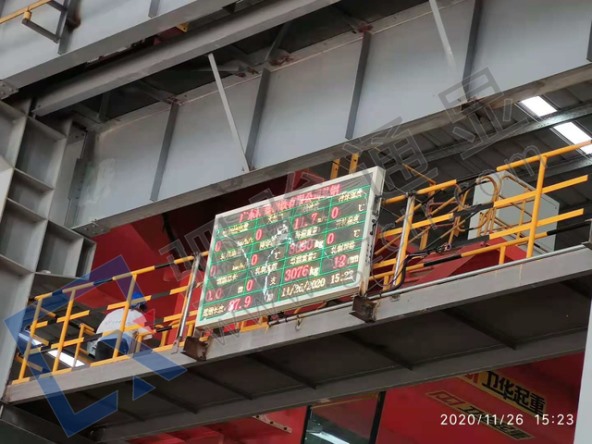

此案例应用于轧钢生产线上，轧钢生产线采用的是西门子S7400系列PLC，西门子S7400 PLC与驷骏通显LED工业屏之间采用Profibus-DP工业总线通信，驷骏通显LED工业显示屏随屏提供设备GSD文件，现场需要使用STEP7 V5.2（及以上）编程软件把LED电子屏硬件组态到PLC系统的Profibus-DP总线网络里，分配变量映射区域地址段给LED工业显示屏，轧钢生产线上LED大屏幕本身自带Profibus-DP接口，内置8位DIP硬件拨码开关用于用户设置LED大屏的DP从站地址。LED工业大屏出厂·时编辑组态显示如下实时信息：

电加热电量：***** kw/h/t              线速度：****  m/s

轧 机 电 量：***** kw/h/t              冷床温度：**** ℃

天然气用量：*****    m³/t              预穿温度：**** ℃

轧 制 规 则：    ***   mm               开轧温度：**** ℃

每 捆 重 量： *****       t                轧制支数：****  支

钢 筋 总 长： ******    m               尾钢长度：******    m
