精工案例

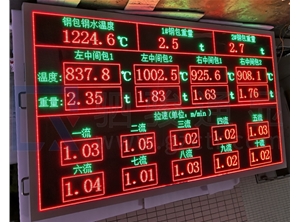

宝钢湛江钢铁3号连铸机板坯连铸LED大屏

此项目驷骏通显LED工业大屏项目的实施目标是完全升级替代原厂配套过来的7段数码管大屏幕，并实现与宝钢湛江钢铁3号连铸机原有西门子PLC控制系统无缝无忧通信对接。

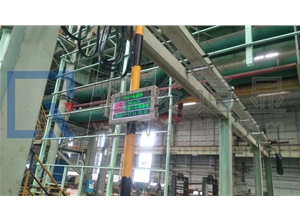

钢铁厂轧钢车间综合信息实时显示应用案例

此案例应用于轧钢生产线上，轧钢生产线采用的是西门子S7400系列PLC，西门子S7400 PLC与驷骏通显LED工业屏之间采用Profibus-DP工业总线通信，驷骏通显LED工业显示屏随屏提供设备GSD文件，现场需要使用STEP7 V5.2（及以上）编程软件把LED电子屏硬件组态到PLC系统的Profibus-DP总线网络里，分配变量映射区域地址段给LED工业显示屏，轧钢生产线上LED大屏幕本身自带Profibus-DP接口，内置8位DIP硬件拨码开关用于用户设置LED大屏的DP从站地址。

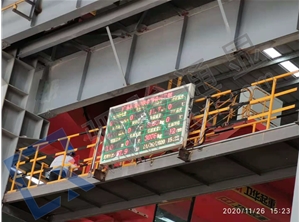

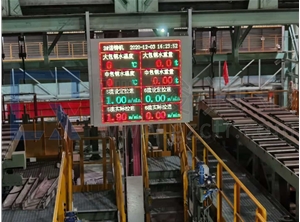

石横特钢10流连铸机连铸综合信息大屏

此案例LED工业大屏，用于10流连铸机组，配置Profinet以太网接口，与连铸机组的S71500 PLC直连直通进行以太网通信，在线显示连铸机组的实时生产状况。

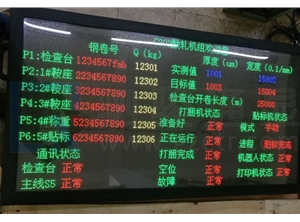

宝钢宝山基地C202酸轧机组综合在线信息大屏

此项目LED工业屏配置Profibus-DP通信接口，采用P2.5高清全彩点阵模组，实时在线显示宝山生产基地C202酸轧机组的实时生产状况，整个大屏调试简单，运行稳定，显示界面完全依现场实际需求高效编辑完善。

沙钢钢卷输送移动小车钢卷信息在线显示屏

此案例是用于沙钢冷轧镀锌钢卷移动小车上，经过现场优化最后采用了驷骏通显轻钢型屏体，既确保了LED工业屏在钢卷移动小车行走过程能够承受一定程度的振动，同时又尽可能减轻整屏的重量。LED工业屏配置Profinet以太网接口，与移动小车的西门子S71200 PLC直接网口对接直连直通，此项目截止今天已经运行快2年，目前稳定可靠

涟钢炼钢厂转炉操控参数实时显示屏
