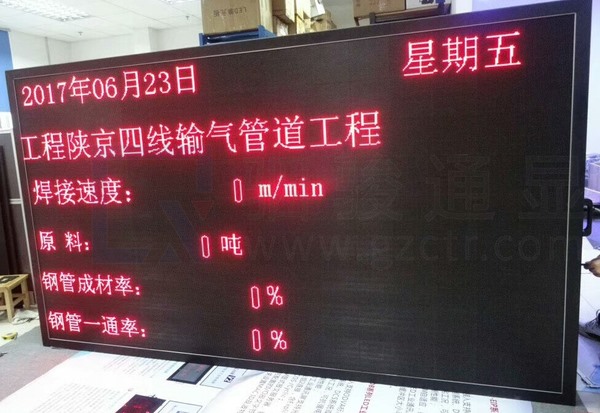

中石油集团宝鸡管业车间生产实时信息大屏
描述
| LED工业屏型号 | CLD-Bus-DP-P4.75/1R1G/8x9-S-0A | |||||||
| LED工业屏品牌 | 驷骏通显 | |||||||
| LED工业屏外型尺寸(长x高x厚) | 2530x1430x120 mm(+10mm) | |||||||
| LED工业屏有效显示区域(长X高) | 2434x1368mm(+5mm) | |||||||
| 点阵数量 | 512 dots/行 288dots/列 | |||||||
| 最多显示汉字字数 | 32个汉字/行 可显示18行 | |||||||
| LED工业屏显示颜色 | 红黄绿三色 亮度调节 7级 | |||||||
| 参数屏最佳视距范围 | 5---15米 | |||||||
| 显示内容 | 可显示：中文/英文字母/数字/特殊字符/动态变量 | |||||||
| 随机配套软件 | CTR-LED-V2020 组态系统 用于LED屏幕界面组态编辑 CTR-DP-GSD设备文件用于Profibus-DP硬件组态 | |||||||
| 通讯协议 | 西门子（SIEMENS) Profibus-DP总线协议 | |||||||
| I/O映射区输入/输出字节数 | Max. 192 byte | |||||||
| 通讯距离 | Max. 1000米 超出1000米范围需加装总线中继器 | |||||||
| 屏幕显示实时数据刷新周期 | 500ms≤ t ≤5000ms CTR-LED-V2020组态软件可设置 | |||||||
| 通讯端口静电防护 | 内置15KV ESD | |||||||
| 通讯端口隔离 | 1.0 KV峰值电压 | |||||||
| 防护等级 | 防尘 防潮 正面不可接受撞击 | |||||||
| 电源电压 | 220V AC 50Hz | |||||||
| 正常运行功耗 | 约1600w 低功耗 | |||||||
| 工作环境温度 | Max. 55℃ | |||||||
| LED工业屏安装方式 | 室内立柱落地安装 | |||||||
| 工作湿度 | 5%---95%（无凝露） | |||||||
