精工案例

成功案例名称：

福建某钢厂废钢料车重量无线显示大屏

案例需求背景：

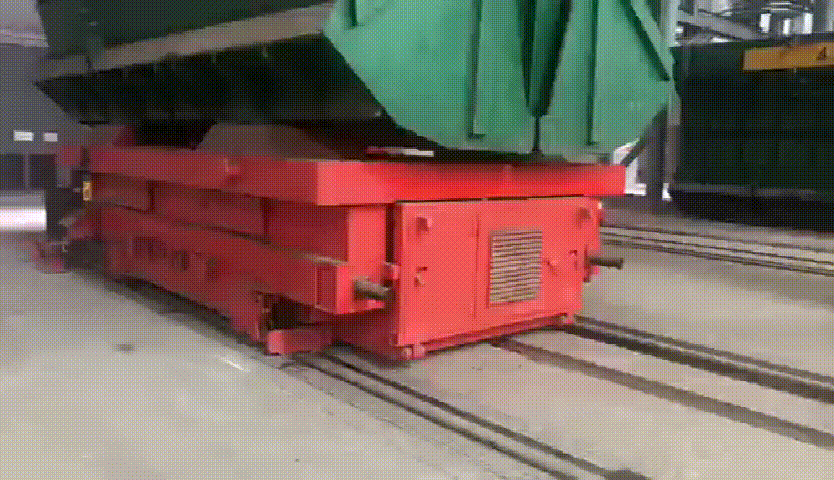

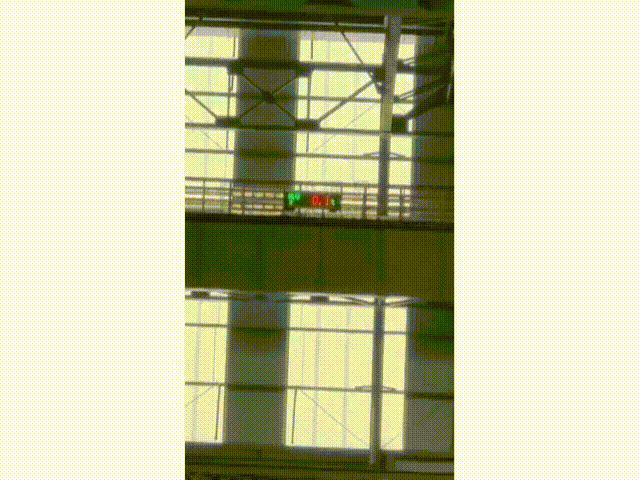

福建某钢厂炼钢车间废钢原料堆放场里，有8辆沿着地面轨道往返行驶的、运载废钢物料的移动式台车，业主期望把每一辆移动式台车所装废钢物料的实时重量，准确无误的一一对应显示到每一块LED工业大屏上，给操作抓取废钢物料装载的行车司机远距离清晰观看。

目前每辆移动台车控制箱安装有一个西门子S71500系列PLC的Profinet以太网通信IO子站点，要求LED工业大屏与移动台车之间通过无线方式，LED工业大屏直接对接移动台车PLC系统支持Profinet通信协议，将移动台车装载的废钢实时重量数据传输到LED工业大屏上实时动态显示，因为移动台车与LED工业大屏之间无法进行有线网络布线。

案例交付使用时间：2021年9月

案例实施解决方案：

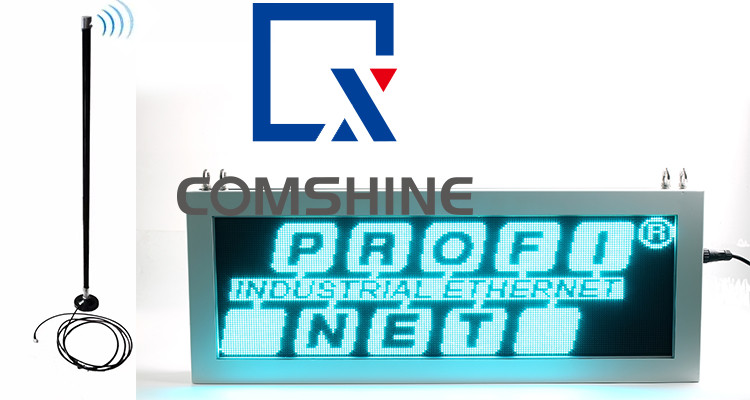

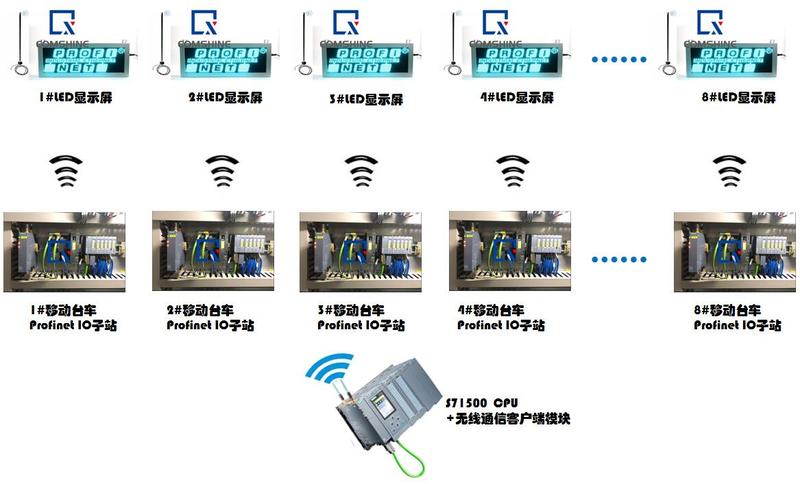

业主综合评估后决定采用了驷骏通显CLW系列无线通信LED工业屏，给8辆移动台车点对点（PtP)各自配置一块：

u CLW系列无线通信LED工业屏与移动台车的Profinet IO子站点之间采用Profinet以太网协议直接对接；

u 移动台车的Profinet IO子站点处配置有无线发射器与发射天线，CLW系列无线通信LED工业屏内置接收器与接收天线；

u 在业主的移动台车控制系统的S71500 PLC系统硬件组态里，使用西门子博途编程软件， 将CLW系列无线通信LED工业屏的GSDML文件导入，分配映射地址给到LED工业屏，即把LED无线通信屏组网到一个统一的Profinet工业以太网络里，实现移动台车S71500 PLC控制系统与CLW系列无线通信LED工业屏之间的Prfofinet以太网协议通信；

u 为加强无线信号传输的可靠性与稳定性，在发射天线与接收天线中间直线视距范围内有障碍物的地方，业主额外加装了无线信号加强中继站，确保CLW系列无线通信LED工业屏稳定可靠收到移动台车发射的无线信号。

案例实施后业主评价

本案例自2021年9月份落地实施运行以来，已经运行有一年有余。在以下几点性能方面尤其深得业主认可与好评，同时也提出了一些后续建议：

1. CLW系列无线通信LED工业大屏安装与布线轻松简单，就简单一条电源线；

2. LED工业屏高亮度、字符显示远距离清晰可见，运行一年多未出现黑屏、花屏、闪屏故障，更没有坏灯珠与缺笔画显示故障；

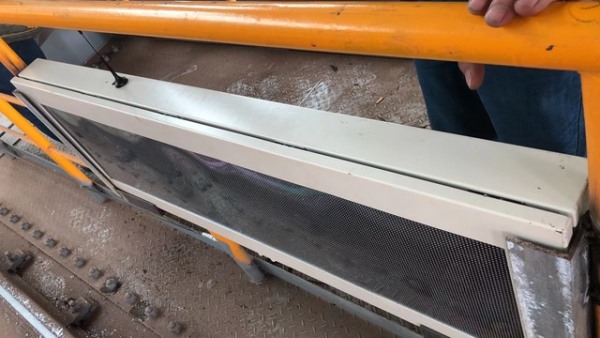

3. LED工业屏防护等级特别棒！在废钢堆放区这样的高粉尘区域表现优秀，同时抗振动性能也特别好；

4. LED工业屏抗电磁干扰能力强，干扰滤波技术细节做足功夫，主要表现在大功率、大启动电流设备频繁启动场景下，都干扰不到无线信号传输的稳定性与可靠性；

5. 无线数据传输稳定可靠、没有观察到明显的数据丢包现象，但由于无线传输距离的关系，数据刷新时间在800--1200ms区间，达不到预期的500ms以内；

6. 在钢厂厂域区5G信号全覆盖以后，期待升级为5G无线网络信号传输，进一步增强数据刷新的实时性。

案例可推广适用场景：

CLW系列无线通信LED工业屏可适用于持续性快速运动、间歇式行走等设备的实时数据无线通信自动获取及显示，在振动、粉尘、高温，强干扰，被碰撞、拉扯，松脱等等特殊工业应用场景里，表现出良好的可靠性和稳定性。
