LED工业屏主动读取S71500系列PLC内存DB块数据
温馨提示：广州驷骏精密设备股份有限公司原创资料，有拷贝转载者请尊重版权，注明出处！
在实际的工业应用场景中、在某些特定的应用场合下，用户不允许、或者不期望惊动产线/设备自动化控制系统的西门子PLC控制程序，更不想改动西门子S71500系列PLC系统的硬件组态配置信息，但是用户同时期望把产线/设备一些关键数据与状态信息，实时显示到LED工业大屏、或者LCD工业液晶大屏上。

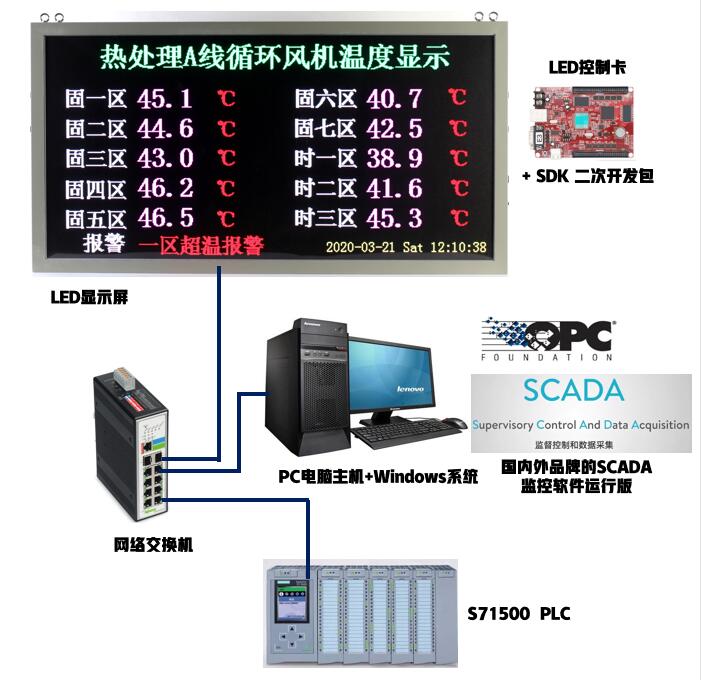

目前比较传统而繁琐的技术解决方案如下：
第一步：大多数采用一台上位PC电脑主机，安装Windows操作系统，并且在电脑里额外增加安装运行一套上位机组态监控软件（例如WinCC、组态王、MCGS、三维力控、InTouch......等等）；
第二步：利用上位机组态监控软件内置的驱动协议去读取西门子S71500系列PLC内存DB数据块的实时数据；
第三步：完全数据采集之后，再通过在上位PC电脑主机针对LED显示屏显示卡做SDK二次开发代码编程一个LED显示屏控制软件，先尝试实现PC电脑主机是否可以向LED显示屏成功传输数据；
第四步：借助OPC数据通信接口工具软件，实现上位机组态监控软件向LED显示屏控制软件数据传输，从而实现了西门子S71500系列PLC内存DB块数据显示到LED大屏幕上......
第五步：对于LCD工业液晶大屏、或者LED全彩工业大屏，新增的上位PC电脑主机直接输出HDMI视频信号/VGA视频信号，简而言之就是把大屏幕作为上位PC电脑主机的另一个显示器......
上面所描述的这种传统而繁琐的技术解决方案，一个非常明显技术特征就是：必须经过一台上位PC主机+Windows操作系统+上位组态监控软件+OPC服务器这么一个软硬件组合，组成PLC内存DB数据块数据自动采集与传输的中间过渡平台，才能实现LED大屏/工业液晶大屏显示内容与PLC实时数据同步刷新；这种繁琐而臃肿的配置组合在恶劣工业现场难以确保可靠运行，在紧凑安装与后续维护升级方面存在困难与隐患，缺陷不言而喻。

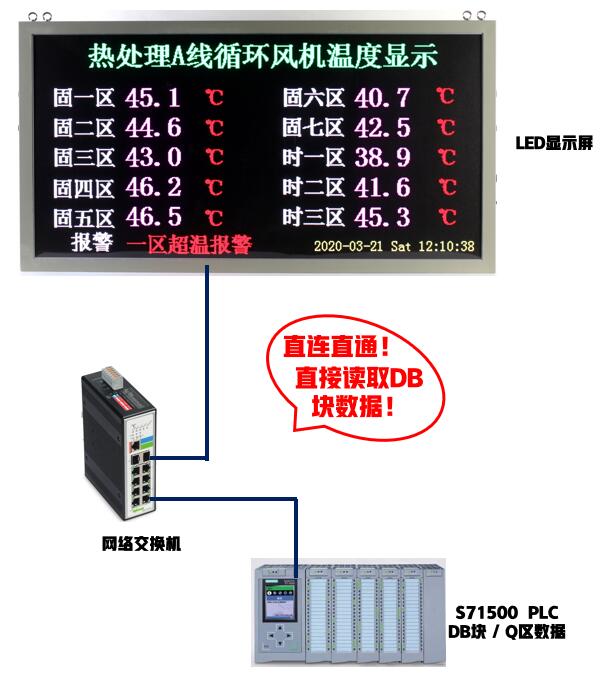

驷骏通显全系列LED工业屏/LCD工业液晶屏，大道至简，敢于创新突破传统技术局限，工业大屏自带驷骏通显技术独特的DBE系列数据萃取接口，支持LED工业屏/LCD工业液晶屏使用网线、直接对接西门子S71500系列、S71200系列、SMART200系列PLC网络端口，直连直通！无需经过任何第三方过渡软硬件，实现LED工业屏/LCD工业液晶屏直接主动萃取S71500系列/ S71200系列PLC内存DB块实时数据，以及输出映像区Q区实时数据，以及SMART200系列PLC变量存储区V区实时数据，动态刷新显示到LED工业屏/LCD工业液晶屏上。
轻松快捷的操作流程与工控触摸屏(HMI）基本一致如下：
第一步：开局这一步非常关键，在笔记本电脑上打开并运行驷骏通显
CTR-LED-V2020组态软件和CTR-TiTe-CFG V2.0配置软件，针对实际工业应用场景要求，完成编辑设计一个组态界面，根据所需显示的变量数据，在S71500 PLC(举例：CPU1511-1PN) 的DB块数据地址、输出映像区Q区具体所对应的数据地址，来定义好工业屏所有显示变量的本地映射地址，组态软件自动汇总出来一份变量地址表，实现PLC的数据存储区地址与工业屏本地数据地址的一一映射绑定；
1.画面组态软件CTR-LED-V2020：
2. 通讯配置软件CTR-TiTe-CFG V2.0：
3. 示例画面：
-
屏变量地址表：
-
PLC连接参数：
以太网IP地址：
PLC勾选允许PUT/GET访问：
-
S7-1500 PLC地址表：
数据块DB2地址：
Q区地址：
第二步：使用网线连接笔记本电脑与LED工业屏/LCD工业液晶屏（举例：CLH-DBE/S7-P3.0/3/8x4），打开工业大屏电源，搜寻到工业屏的IP地址；以S71500 PLC网络端口的IP地址为参照，并把S71500 PLC的IP、笔记本电脑IP与工业屏IP，借助网络交换机来组成一个同网段的局域网，注意局域网内设备的IP地址不能冲突！
案例：
屏IP有 组态IP：192.168.0.7 配置通讯IP：192.168.0.8 通讯IP：192.168.0.10
（总共三个IP，注意不能冲突，其中通讯IP需与PLC在同一网域，其它两个任意，不冲突即可）
第三步：编译好工业屏的组态界面，并把编译成功的工程文件和配置文件均下载到工业屏大屏里，完成之后断开笔记本电脑与工业屏的网络连接......
-
配置屏与plc映射通道（长度单位2字节）
-
完成后保存配置
S71500 PLC与LED工业大屏正常连网运行，S71500 PLC(举例：CPU1511-1PN) 的DB块数据、输出映像区Q区实时数据将动态刷新到LED工业大屏上显示。
