CLD-Smart系列LED工业组态屏

CLD-Smart系列LED工业组态屏专业为西门子公司的S7-200 Smart系列PLC配套设计而制造生产。SIMATIC S7-200 SMART是西门子公司为中国用户量身定制的高性价比小型PLC控制器，CPU模块本体集成了一个1个RJ45以太网接口和1个RS485接口，同时还配套有多功能通信模块，CLD-Smart系列LED工业组态屏，完全免去用户进行二次开发的繁琐编程，通过CPU模块或者通信模块的通信接口与西门子Smart200系列PLC直接通信对接，为SIEMENS Smart200系列PLC实现信息与数据LED大屏幕远程显示提供优质而快捷的解决方案，具有极高的性能价格比。

驷骏通显全系列工业组态屏包括有LED工业组态屏、LCD工业组态屏、和OLED工业组态屏，主要的技术特点有以下几点：

n 屏幕显示内容界面设计与编辑，完全采用驷骏通显CTR系列工业组态软件实现和完成，基于所见即所得的设计理念，采用鼠标拖拽式的习惯；完全有别于必须采用编程语句与代码进行开发编程控制才实现的技术路线；

n 屏幕显示内容在组态软件里主要划分两大类：

第一大类：固定显示内容：

Ø 固定数字

Ø 固定中英文字符

Ø 固定LOGO图标与图形

Ø 固定图片

Ø 固定视频文件

   第二大类：实时变量显示内容

Ø 实时变化数据

Ø 实时变化字符信息

Ø 实时受控变化图标与图形

Ø 实时受控变化图片

Ø 实时监控视频

n 工业组态屏与Smart200系列PLC智能系统建立直接通信连接，将完全通过在驷骏通显CTR系列工业组态软件里选择对应通信协议驱动即可实现，完全有别于通过SDK二次开发协议包开发编程才实现的技术路线；

n 工业组态屏与Smart200系列PLC智能系统之间的通信连接是软硬件层级直连直通，完全不依附也不借助于第三方软硬件平台（例如PC机、Win系统、Android系统、Linux系统）过渡或辅助去实现；

n 工业组态屏的本地数据寄存器与Smart200系列PLC系统CPU模块内部数据寄存器之间，采用“寄存器纠缠”创新技术理念，以既直接直观又安全无扰的技术手段，去实现数据源设备与工业组态屏设备之间实时变量镜像映射关联关系；

n 工业组态屏可提供多协议（例如： Profinet  EtherNet/IP  Modbus TCP/IP  TCP/IP......等等工业以太网络协议、Profibus  CC-Link  Can  Modbus  DeviceNet......等等工业总线协议）实时数据通道、以及多场域（例如：PLC智能系统、DCS智能系统、SQL SERVER数据库、实时视频摄像设备、智能仪器仪表......）实时数据通道，满足多协议和多场域实时数据汇聚到屏幕显示。

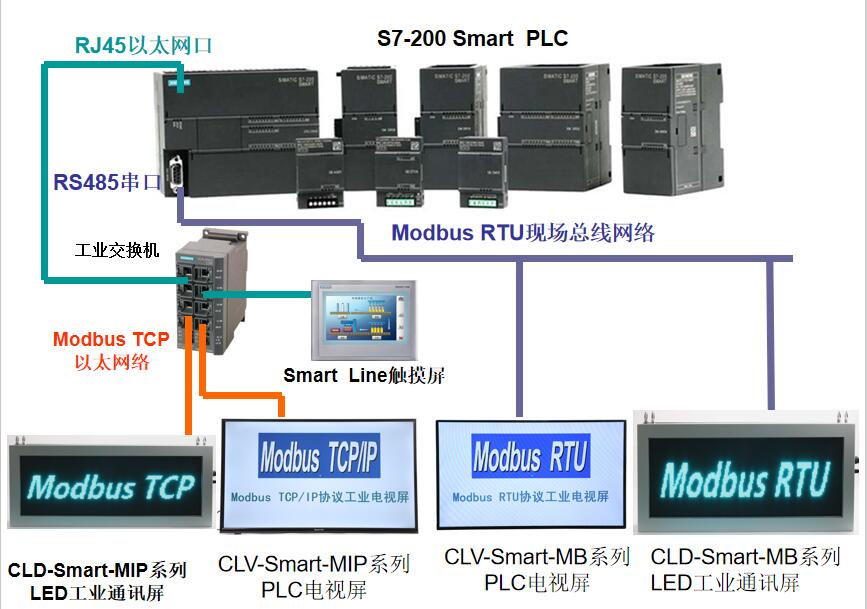

CLD-Smart系列LED工业组态屏与S7 200 Smart系列PLC的各通信接口连接如下图所示：

显示界面可自由组态，LED变量通信编程简洁易懂，组态软件既遵循工控软件严谨可靠的设计原则，同时融入

了更多人性化操作设计理念，

整个组态软件易学、易用、易懂！

驷骏精密公司的LED工业组态屏配套组态软件是一款专业为CLD系列LED工业组态屏应用而开发，完全不同于民用

及商用广告屏的画面编辑软件，专业针对LED显示技术应用于工业领域而设计开发的、具备完全自主知识产品

产权的LED工业显示组态软件；

软件完全遵循工控组态软件严谨可靠设计原则，用户可以直接实现通信协议设置、显示画面自由布局、通信变量编辑、变量数据类型指定、通信变量数据地址绑定，控制参数设置…….等等工业通信专业功能；

软件设计融入人性化操作理念，吸收了民用及商用广告屏的画面编辑软件易学、易用及易懂的通用性特点，让

使用者更容易上手熟悉，最大限度降低工控组态软件初学者的专业性门槛。
