Allen-Bradley公司的MicroLogix系列PLC，归属于该品牌下小型的PLC控制器，MicroLogix系列PLC均支持串口通讯，包括有MicroLogix1100、MicroLogix1200、以及MicroLogix1400等型号PLC。驷骏通显品牌LED工业屏支持MicroLogix系列PLC与LED屏通讯：MicroLogix1100与LED屏通讯、MicroLogix1200与LED屏通信、以及MicroLogix1400与LED屏通信。

驷骏通显全系列工业组态屏包括有LED工业组态屏、LCD工业组态屏、和OLED工业组态屏，主要的技术特点有以下几点：

n 屏幕显示内容界面设计与编辑，完全采用驷骏通显CTR系列工业组态软件实现和完成，基于所见即所得的设计理念，采用鼠标拖拽式的习惯；完全有别于必须采用编程语句与代码进行开发编程控制才实现的技术路线；

n 屏幕显示内容在组态软件里主要划分两大类：

第一大类：固定显示内容：

Ø 固定数字

Ø 固定中英文字符

Ø 固定LOGO图标与图形

Ø 固定图片

Ø 固定视频文件

   第二大类：实时变量显示内容

Ø 实时变化数据

Ø 实时变化字符信息

Ø 实时受控变化图标与图形

Ø 实时受控变化图片

Ø 实时监控视频

n 工业组态屏与PLC智能系统/DCS智能系统建立直接通信连接，将完全通过在驷骏通显CTR系列工业组态软件里选择对应通信协议驱动即可实现，完全有别于通过SDK二次开发协议包开发编程才实现的技术路线；

n 工业组态屏与PLC智能系统/DCS智能系统之间的通信连接是软硬件层级直连直通，完全不依附也不借助于第三方软硬件平台（例如PC机、Win系统、Android系统、Linux系统）过渡或辅助去实现；

n 工业组态屏的本地数据寄存器与PLC系统CPU模块内部数据寄存器/DCS系统CPU模块内部数据寄存器之间，采用“寄存器纠缠”创新技术理念，以既直接直观又安全无扰的技术手段，去实现数据源设备与工业组态屏设备之间实时变量镜像映射关联关系；

n 工业组态屏可提供多协议（例如： Profinet  EtherNet/IP  Modbus TCP/IP  TCP/IP......等等工业以太网络协议、Profibus  CC-Link  Can  Modbus  DeviceNet......等等工业总线协议）实时数据通道、以及多场域（例如：PLC智能系统、DCS智能系统、SQL SERVER数据库、实时视频摄像设备、智能仪器仪表......）实时数据通道，满足多协议和多场域实时数据汇聚到屏幕显示。

       MicroLogix的CPU使用RS485串口与LED工业屏通讯时，支持采用Modbus-RTU通讯协议，MicroLogix1400作为Modbus-RTU主站（master），LED工业屏作为Modbus RTU从站（slave）；一个MicroLogix1400的CPU可以同时与多个LED工业屏通讯，下挂从站的最大数量取决于MicroLogix1400所允许带载的最大从站数量。

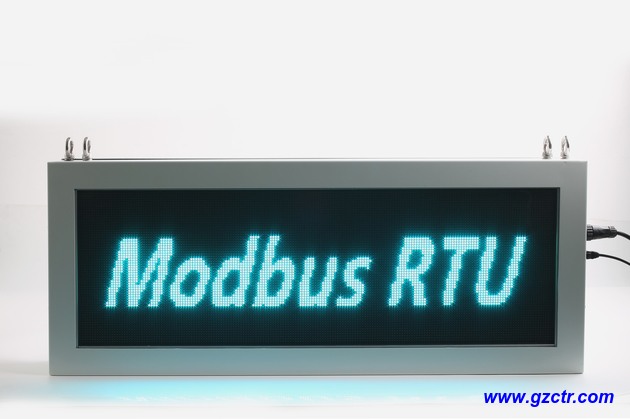

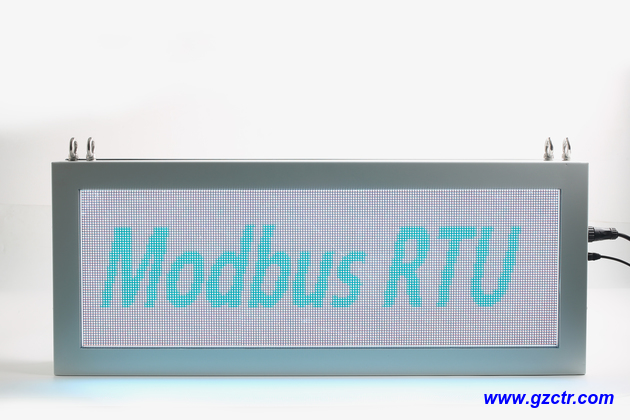

        CLD-Bus-MB系列LED工业屏RS485物理端口有光电隔离型与非光电隔离型，支持Modbus-RTU主/从站通讯模式（master/slave），光电隔离型的RS485端口可支持的最高波特率为19200 bps，而非光电隔离型的RS485端口可支持的最高波特率为38400 bps，从站地址、波特率、数据位长度、停止位长度、奇偶校验等等Modbus RTU通讯参数，都可以通过LED工业屏组态软件CTR-LED-V2019进行配置。
