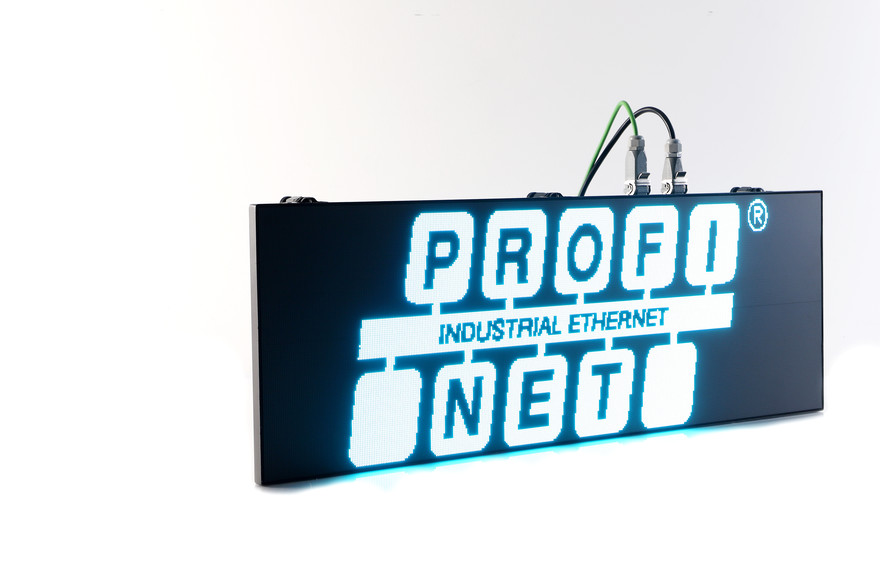

CLD-1200系列LED工业组态屏
CLD-1200系列LED工业组态屏专业为西门子公司的S71200 系列PLC配套设计而制造生产。SIMATIC S7-1200控制器是西门子公司定位为一款满足低端的离散自动化系统和独立自动化系统使用的小型PLC控制器模块，CPU模块均自身集成了Profinet接口及配套有多功能通信模块，CLD-1200系列LED工业组态屏，完全免除用户二次开发编程的繁琐，为SIMATIC S7-1200 系列PLC实现信息与数据LED大屏幕远程显示提供优质而快捷的解决方案，具有极高的性能价格比。CLD-1200系列LED工业组态屏与S71200通信具备以下几个显著特点：
免二次开发编程，通信协议丰富而全面，可与该系列PLC的CPU模块实现以下协议的直接无缝对接实时通信：

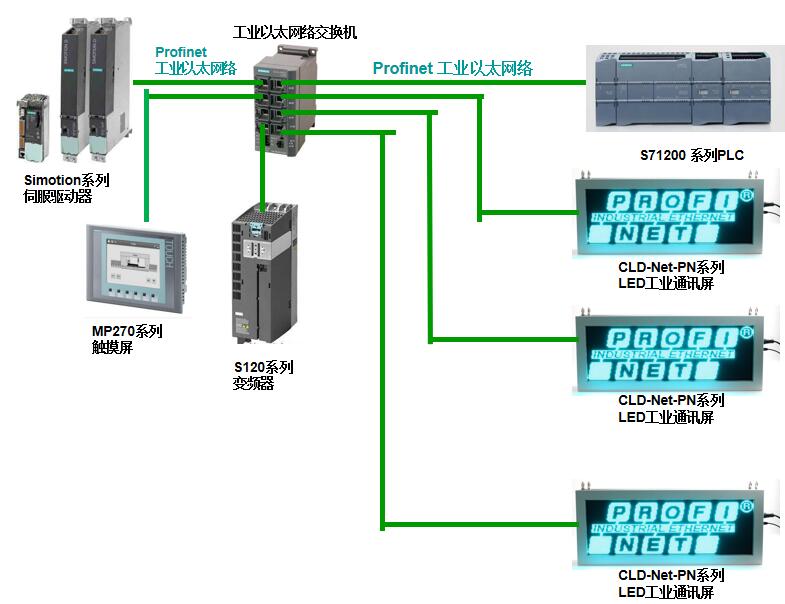

西门子S71200系列PLC具有丰富的通信接口，本身集成了Profinet以太网接口，同时它还通过开放的以太网协议支持Modbus TCP以太网协议，另外S71200系列PLC还提供专用通信扩展模块，提供Profibus主从站通信，以及Modbus RTU主从站通信；CLD-1200系列LED工业组态屏与S71200 CPU模块间可以直接支持以下工业通信协议的实时通信：
Profinet 以太网协议
Modbus TCP以太网协议
驷骏通显全系列工业组态屏包括有LED工业组态屏、LCD工业组态屏、和OLED工业组态屏，主要的技术特点有以下几点：
屏幕显示内容界面设计与编辑，完全采用驷骏通显CTR系列工业组态软件实现和完成，基于所见即所得的设计理念，采用鼠标拖拽式的习惯；完全有别于必须采用编程语句与代码进行开发编程控制才实现的技术路线；
屏幕显示内容在组态软件里主要划分两大类：
第一大类：固定显示内容：
固定数字
固定中英文字符
固定LOGO图标与图形
固定图片
第二大类：实时变量显示内容
实时变化数据
实时变化字符信息
实时受控变化图标与图形
实时受控变化图片
实时监控视频
工业组态屏与S71200系列PLC智能系统建立直接通信连接，将完全通过在驷骏通显CTR系列工业组态软件里选择对应通信协议驱动即可实现，完全有别于通过SDK二次开发协议包开发编程才实现的技术路线；
工业组态屏与S71200系列PLC智能系统之间的通信连接是软硬件层级直连直通，完全不依附也不借助于第三方软硬件平台（例如PC机、Win系统、Android系统、Linux系统）过渡或辅助去实现；
工业组态屏的本地数据寄存器与S71200系列PLC智能系统CPU模块内部数据寄存器之间，采用“寄存器纠缠”创新技术理念，以既直接直观又安全无扰的技术手段，去实现数据源设备与工业组态屏设备之间实时变量镜像映射关联关系；

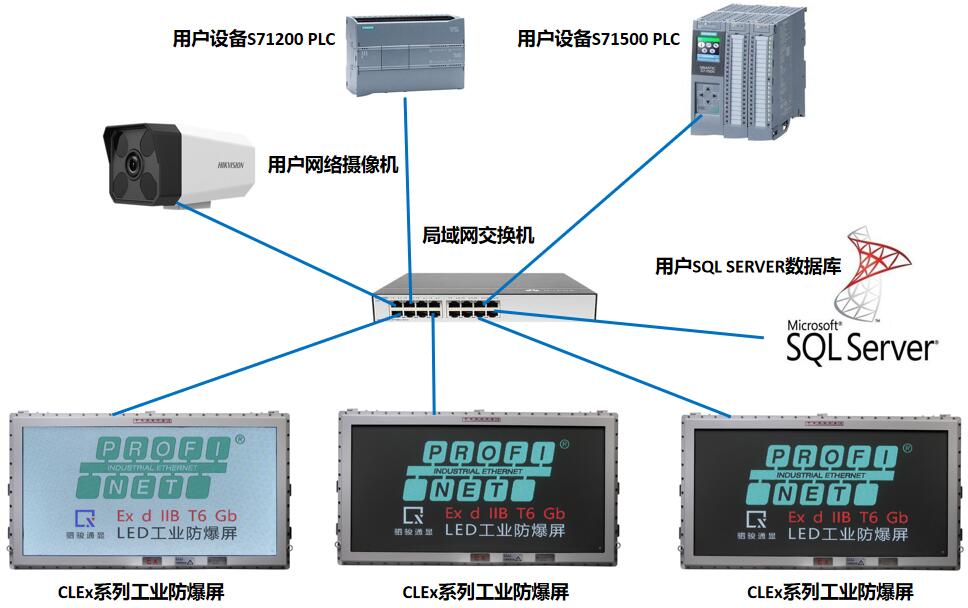

工业组态屏可提供多协议（例如： Profinet EtherNet/IP Modbus TCP/IP TCP/IP......等等工业以太网络协议、Profibus CC-Link Can Modbus DeviceNet......等等工业总线协议）实时数据通道、以及多场域（例如：PLC智能系统、DCS智能系统、SQL SERVER数据库、实时视频摄像设备、智能仪器仪表......）实时数据通道，满足多协议和多场域实时数据汇聚到屏幕显示。
显示画面内容可自由编辑组态，LED变量显示通信编程简单易行，组态软件既遵循工控组态软件严谨可靠设计原则，同时融入更多人性化操作设计理念，显示画面组态软件易学、易用、易懂：
CTR-LED-V2021是一款专业为CLD系列LED工业组态屏应用而开发，完全不同于民用及商用广告屏的画面编辑软件，专业针对LED显示技术应用于工业领域而设计开发的、具备完全自主知识产品产权的LED工业显示组态软件；
软件完全遵循工控组态软件严谨可靠设计原则，用户可以直接实现通信协议设置、显示画面自由布局、通信变量编辑、变量数据类型指定、通信变量数据地址绑定，控制参数设置…….等等工业通信专业功能；
软件设计融入人性化操作理念，吸收了民用及商用广告屏的画面编辑软件易学、易用及易懂的通用性特点，让使用者更容易上手熟悉，最大限度降低工控组态软件初学者的专业性门槛。

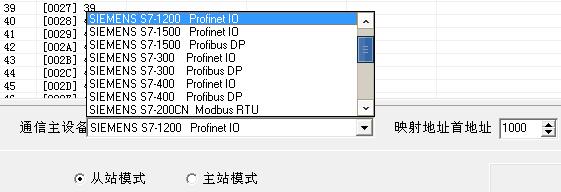

组态选择通信主站设备S7-1200与对应通信协议Profinet IO，LED工业组态屏作为S71200的IO子站点，同时设置数据存储区LED变量映射区首地址为PQW1000:

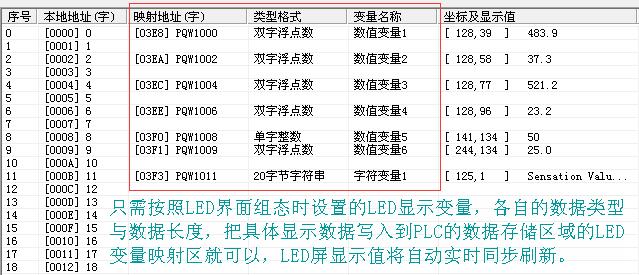

当LED变量数比较多的情况下，建议用户在S7-1200 CPU内部专门建立一个DB数据块，此DB数据块将与S7-1200 CPU的PQW过程映像区其中的LED变量映射区一一映射对应，这样此DB数据块刷新，则LED工业组态屏显示数据即实时同步刷新。

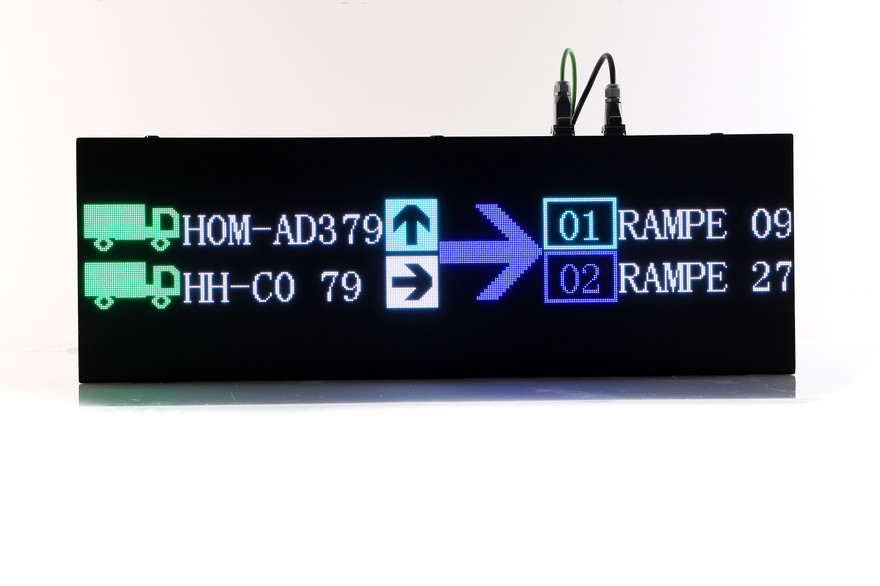

显示内容丰富而全面，覆盖工业信息和工业参数显示的绝大部分需求：
CLD系列LED工业组态屏的显示驱动软硬件平台自带中西文字库，具有多种字体与字符高度可在画面组态时自由选择；
通信变量可以是：中文字符、西文字符、图标、符号、英文字母、数字（包括整数与小数），基本覆盖工业信息和工业参数显示的绝大部分需求；

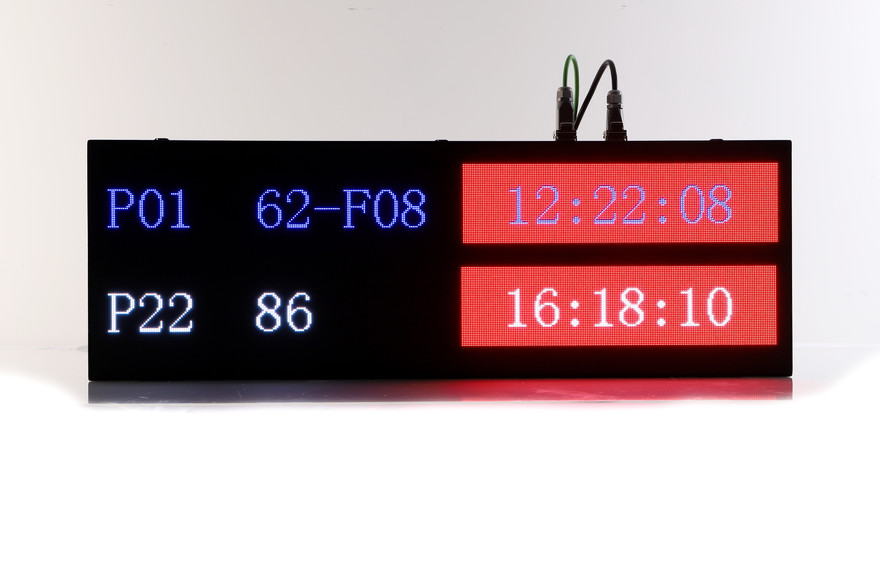

对于双基色的屏，可以显示单红/单绿/单黄三种字体及图标颜色，而且颜色可设定条件受控变换。
高防护等级，抗强电磁干扰，适应恶劣工业现场：
采用优质工业级元器件，软硬件系统设置多重滤波与抗干扰环节；
采用工业级一体成型式屏体，具有良好稳定性和高防护等级，有效适应防尘、防潮，耐高温以及抗震动等现场要求；
LED工业组态屏其屏体采用工业级耐刮画烤漆表面处理；
配置工业级快速插拔式连接器，RJ45网口，电源连接器，RS485/232串口均采用高防护等级工业级连接器，为设备现场安装提供无比便捷的同时，更确保电源连接及信号连接的可靠性与稳定性。
现场布线简洁、快捷，组态界面内容远程更新轻松自如：
CLD系列LED工业组态屏组态界面内容更新均采用RJ45以太网口；
对于采用Profinet以太网协议或者Modbus TCP以太网协议的LED工业组态屏，以太网通信与组态界面内容更新可分时共用同一条网线，对于安装在高处或者吊顶悬空安装的LED工业组态屏进行组态界面内容更新时，极轻松自如。

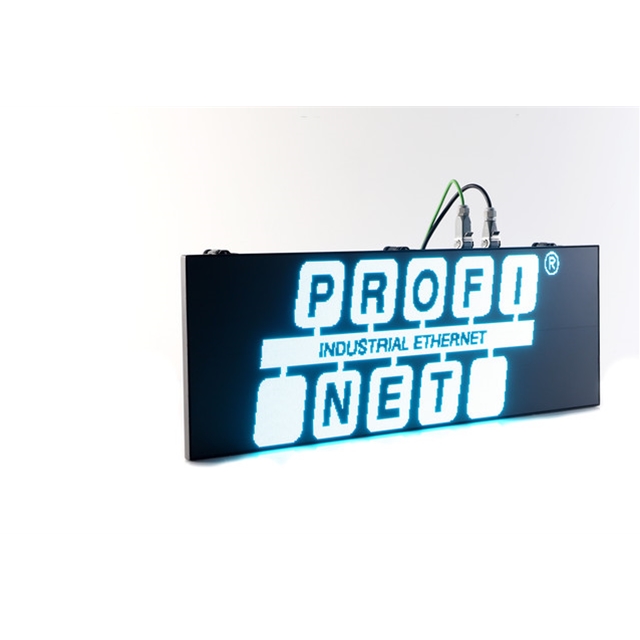

LED工业组态屏外形结构紧凑、符合工业美学及人机工程学的整体外观设计独居匠心：
采用激光切割、数控折弯及激光拼焊工艺，制作工艺精良；
屏体提供多种安装方式可选择，不同的安装方式对应的箱体则有不同的开门方式，充分体现关注用户应用细节的需求导向，简洁不简单；
稳固粗糙岩石质感的外表，衬托着LED屏幕细腻润滑、高透明的防护PC玻璃板面；整屏纯黑的显示画面四周修饰一道银亮色金属框线，在LED光影下辉映闪耀，为严谨刻板的工业品赋予了一种独特的工业美学内涵。
