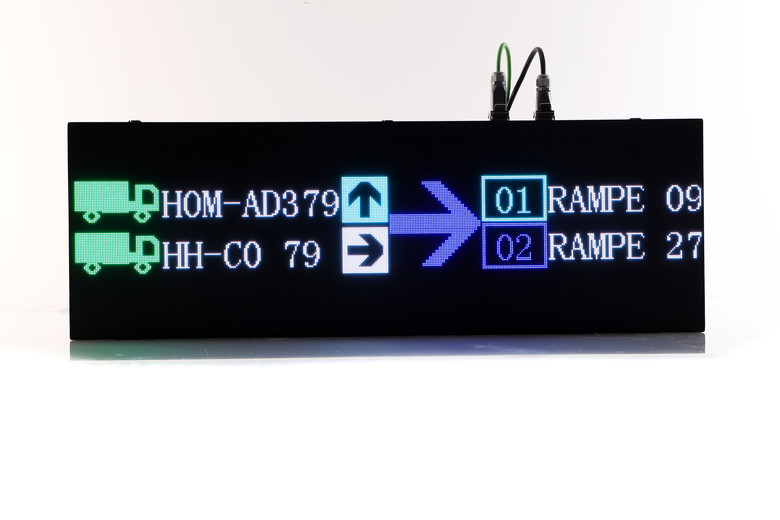

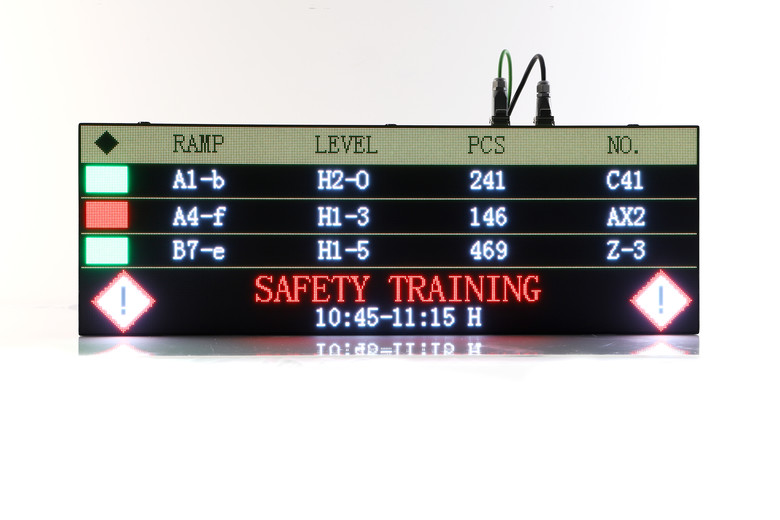

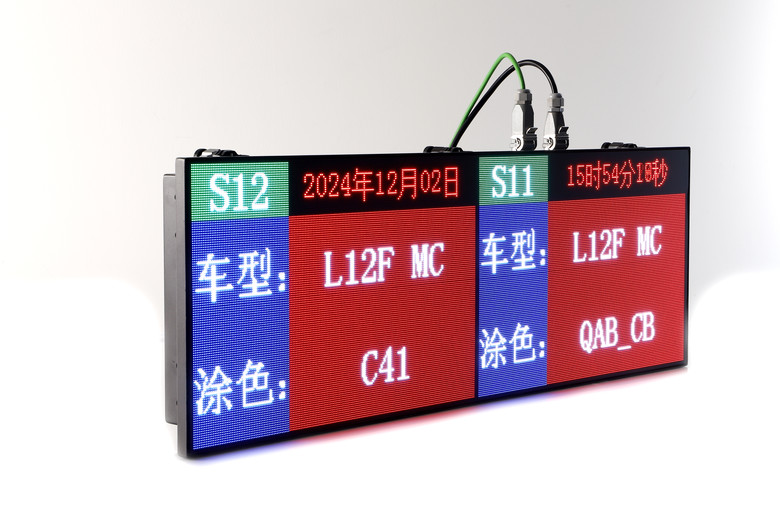

CLD-S7300系列LED工业组态屏

CLD-300系列LED工业组态屏专业为西门子公司的S7-300系列PLC配套设计而制造生产，为S7-300系列PLC实现信息与数据远程LED大屏幕显示提供优质而快捷的解决方案，具有极高的性能价格比。

驷骏通显全系列工业组态屏包括有LED工业组态屏、LCD工业组态屏、和OLED工业组态屏，主要的技术特点有以下几点：

屏幕显示内容界面设计与编辑，完全采用驷骏通显CTR系列工业组态软件实现和完成，基于所见即所得的设计理念，采用鼠标拖拽式的习惯；完全有别于必须采用编程语句与代码进行开发编程控制才实现的技术路线；

屏幕显示内容在组态软件里主要划分两大类：

第一大类：固定显示内容：

固定数字

固定中英文字符

固定LOGO图标与图形

固定图片

第二大类：实时变量显示内容

实时变化数据

实时变化字符信息

实时受控变化图标与图形

实时受控变化图片

工业组态屏与S7300系列PLC智能系统建立直接通信连接，将完全通过在驷骏通显CTR系列工业组态软件里选择对应通信协议驱动即可实现，完全有别于通过SDK二次开发协议包开发编程才实现的技术路线；

工业组态屏与S7300系列PLC智能系统之间的通信连接是软硬件层级直连直通，完全不依附也不借助于第三方软硬件平台（例如PC机、Win系统、Android系统、Linux系统）过渡或辅助去实现；

工业组态屏的本地数据寄存器与S7300系列PLC系统CPU模块内部数据寄存器之间，采用“寄存器纠缠”创新技术理念，以既直接直观又安全无扰的技术手段，去实现数据源设备与工业组态屏设备之间实时变量镜像映射关联关系；

工业组态屏可提供多协议（例如： Profinet  EtherNet/IP  Modbus TCP/IP  TCP/IP......等等工业以太网络协议、Profibus  CC-Link  Can  Modbus  DeviceNet......等等工业总线协议）实时数据通道、以及多场域（例如：PLC智能系统、DCS智能系统、SQL SERVER数据库、实时视频摄像设备、智能仪器仪表......）实时数据通道，满足多协议和多场域实时数据汇聚到屏幕显示。

利用西门子编程软件安装LED工业屏的GSD文件，同时分配数据地址控制给LED工业屏，然后在LED工业屏组态软件里逐一把这些数据地址与LED工业组态屏的各变量地址建立映射关系，这样PLC数据寄存器刷新时，LED屏幕显示内容实时同步刷新。

除此显著特点之外，同时具备以下几个应用特点：

免二次开发编程，通信协议丰富而全面，可与该系列PLC的CPU模块实现以下协议的直接无缝对接实时通信：

Profibus-DP总线协议

Profinet IO以太网协议

CTR-LED-V2021是一款专业为CLD系列LED工业组态屏应用而开发，完全不同于民用及商用广告屏的画面编辑软件，专业针对LED显示技术应用于工业领域而设计开发的、具备完全自主知识产品产权的LED工业显示组态软件；

软件完全遵循工控组态软件严谨可靠设计原则，用户可以直接实现通信协议设置、显示画面自由布局、通信变量编辑、变量数据类型指定、通信变量数据地址绑定，控制参数设置…….等等工业通信专业功能；

软件设计融入人性化操作理念，吸收了民用及商用广告屏的画面编辑软件易学、易用及易懂的通用性特点，让使用者更容易上手熟悉，最大限度降低工控组态软件初学者的专业性门槛。

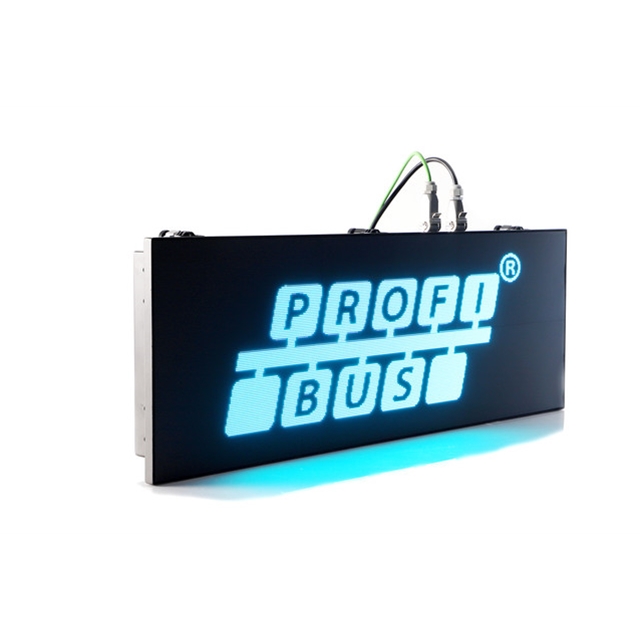

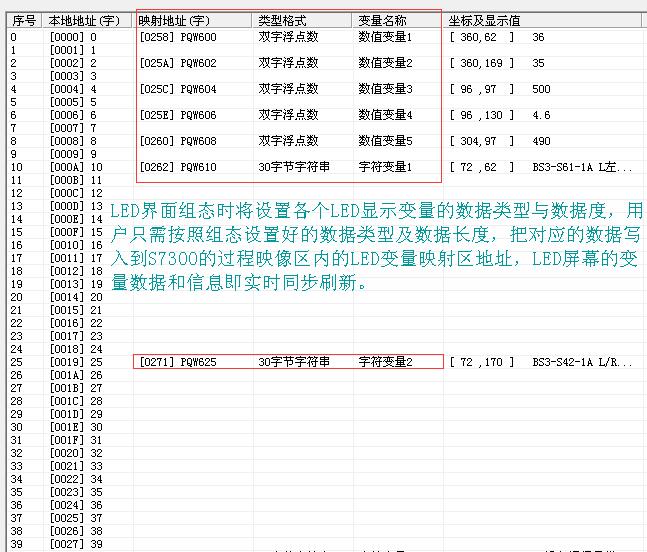

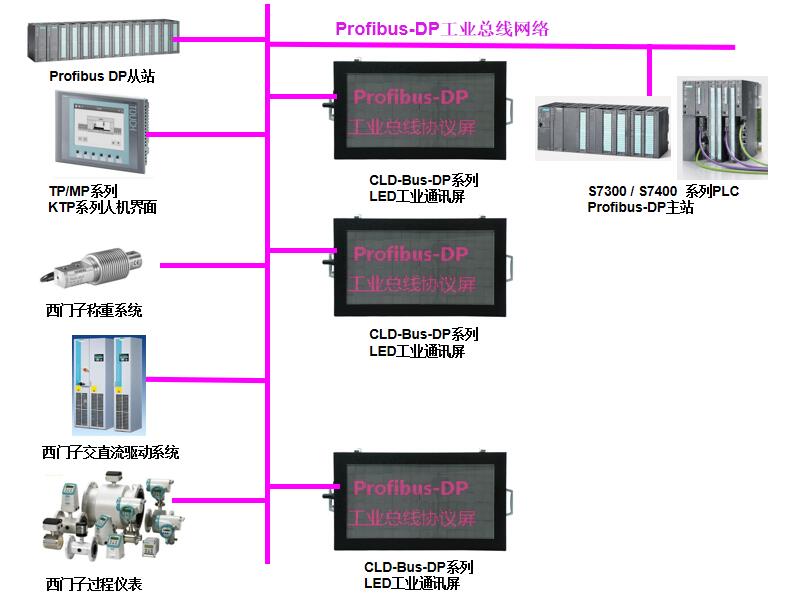

LED屏组态时选择通信主站设备为S7-300，通信协议为Profibus-DP，LED屏作为DP从站接入Profibus-DP总线网络，同时设置LED变量在S7-300 PLC的过程映像区的映射区首地址为PQW600：

在LED变量数量比较多的情况下，建议用户在S7-300的CPU内部专门建立一个DB数据块，此数据块将与CPU的PQW过程映像区其中的LED变量映射区绑定，这样就可以实现DB数据块数据实时刷新时，LED屏幕的变量数据及信息即同步刷新显示内容。

通信变量可以是：中文字符、西文字符、图标、符号、英文字母、数字（包括整数与小数），基本覆盖工业信息和工业参数显示的绝大部分需求；

对于双基色的屏，可以显示单红/单绿/单黄三种字体及图标颜色，而且颜色可设定条件受控变换。

高防护等级，抗强电磁干扰，适应恶劣工业现场：

LED屏体采用工业级耐刮画烤漆表面处理；

配置工业级快速插拔式连接器：RJ45网口、电源连接器、Profibus-DP接头、以及MPI接口均采用高防护等级工业级连接器，为设备现场安装提供无比便捷的同时，更确保电源连接及信号连接的可靠性与稳定性；

CLD-S7300系列LED工业组态屏组态界面内容更新均采用RJ45以太网口；

对于采用Profinet IO以太网协议的LED工业组态屏，以太网通信与组态界面内容更新可分时共用同一条网线，对于安装在高处或者吊顶悬空安装的LED屏进行组态界面内容更新时，尤为轻松自如。

LED外形结构紧凑、符合工业美学及人机工程学的整体外观设计独居匠心：

采用激光切割、数控折弯及激光拼焊工艺，制作工艺精良；

屏体提供多种安装方式可选择，不同的安装方式对应的箱体则有不同的开门方式，充分体现关注用户应用细节的需求导向，简洁不简单；

稳固粗糙岩石质感的外表，衬托着LED屏幕细腻润滑、高透明的防护PC玻璃板面；整屏纯黑的显示画面四周修饰一道银亮色金属框线，在LED光影下辉映闪耀，为严谨刻板的工业品赋予了一种独特的工业美学内涵。
