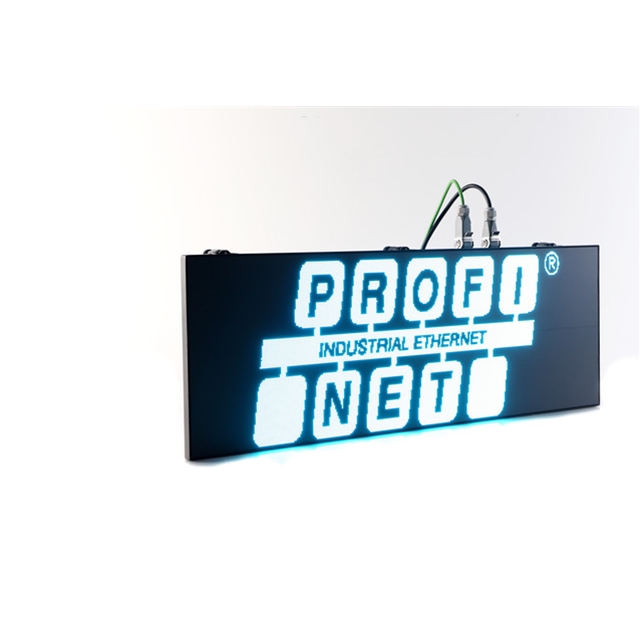

CLB-PN系列LED工业组态屏

CLB-PN系列LED工业组态屏专业为SIMATIC S7-1500控制器配套设计而制造生产。SIMATIC S7-1500控制器是西门子公司新一代的自动化系统，为满足SIMATIC S7-1500自动化系统实现信息与数据在LED大屏幕远程显示的应用需求，CLB-PN系列LED工业组态屏提供优质而快捷的解决方案，完全免除用户二次开发编程繁琐，具有极高的性能价格比，CLB-PN系列LED工业组态屏与S71500通信具备以下几个应用特点：

完全免除二次开发编程繁琐，通讯协议丰富而全面：

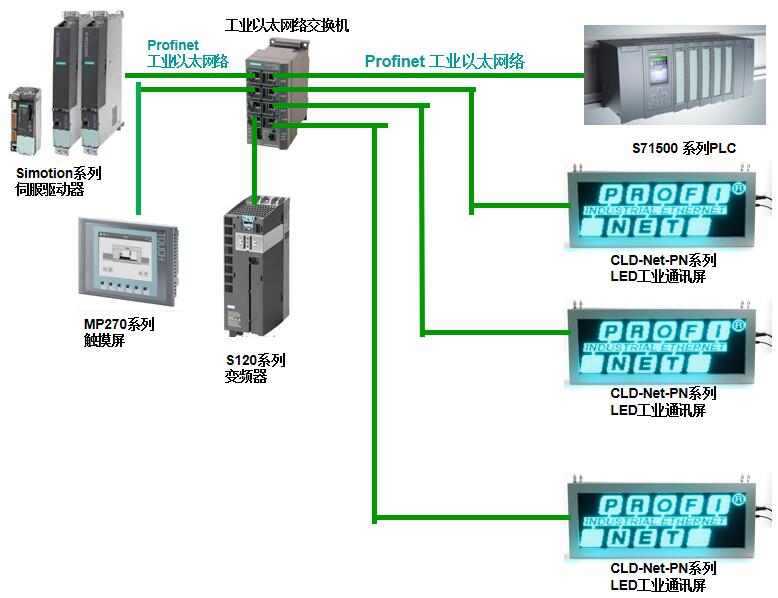

全新的S7-1500自动化系统提供标准型、紧凑型、分布式以及开放式不同类型的CPU模块给用户选择，西门子公司同时还为这些性能卓越的CPU模块配套提供有多功能的通信扩展模块。S7-1500自动化系统可提供Profinet接口、Profibus DP接口以及开放式的第三方通信协议，CLB-PN系列LED工业通信屏通过S7-1500自动化系统CPU模块或者通信模块本体集成的Profinet接口和Profibus DP接口，与S7-1500自动化系统将实现以下协议的直接无缝对接实时通信：

Profinet 以太网通信

Modbus TCP以太网通信

驷骏通显全系列工业组态屏包括有LED工业组态屏、LCD工业组态屏、和OLED工业组态屏，主要的技术特点有以下几点：

屏幕显示内容界面设计与编辑，完全采用驷骏通显CTR系列工业组态软件实现和完成，基于所见即所得的设计理念，采用鼠标拖拽式的习惯；完全有别于必须采用编程语句与代码进行开发编程控制才实现的技术路线；

屏幕显示内容在组态软件里主要划分两大类：

第一大类：固定显示内容：

固定数字

固定中英文字符

固定LOGO图标与图形

固定图片

固定视频文件

第二大类：实时变量显示内容

实时变化数据

实时变化字符信息

实时受控变化图标与图形

实时受控变化图片

 实时监控视频

工业组态屏与S71500系列PLC智能系统建立直接通信连接，将完全通过在驷骏通显CTR系列工业组态软件（例如：CTR-LED-V2021）里选择对应通信协议驱动即可实现，完全有别于通过SDK二次开发协议包开发编程才实现的技术路线；

工业组态屏与S71500系列PLC智能系统之间的通信连接是软硬件层级直连直通，完全不依附也不借助于第三方软硬件平台（例如PC机、Win系统、Android系统、Linux系统）过渡或辅助去实现；

工业组态屏的本地数据寄存器与S71500系列PLC智能系统CPU模块内部数据寄存器之间，采用“寄存器纠缠”创新技术理念，以既直接直观又安全无扰的技术手段，去实现S71500 PLC数据源设备与LED工业组态屏设备之间实时变量镜像映射关联关系；

工业组态屏可提供多协议（例如： Profinet  EtherNet/IP  Modbus TCP/IP  TCP/IP......等等工业以太网络协议、Profibus  CC-Link  Can  Modbus  DeviceNet......等等工业总线协议）实时数据通道、以及多场域（例如：PLC智能系统、DCS智能系统、SQL SERVER数据库、实时视频摄像设备、智能仪器仪表......）实时数据通道，满足多协议和多场域实时数据汇聚到屏幕显示。

LED工业组态屏显示内容界面可自由编辑组态，LED变量与PLC通信联机编程极为简单易明，组态软件既遵循工控组态软件严谨可靠设计原则，同时融入更多人性化操作设计理念，显示画面组态软件易学、易用、易懂：

CLB-PN系列LED工业组态屏的界面组态配套使用CTR-LED-V202`组态系统，CTR-LED-V202`是一款专业为CLB系列LED工业组态屏应用而开发，完全不同于民用及商用广告屏的画面编辑软件，专业针对LED显示技术应用于工业领域而设计开发的、具备完全自主知识产品产权的LED工业显示组态软件；

软件操作完全遵循工控触摸屏界面组态软件用户的操作习惯，用户可以轻松而快捷实现LED显示变量组态、显示界面自主规划、变量数据地址映射、变量数据类型指定、以及控制参数设置…….等等工业通信专业功能；

软件设计融入人性化操作理念，吸收了民用及商用广告屏的画面编辑软件易学、易用及易懂的通用性特点，让使用者更容易上手熟悉，最大限度降低工控组态软件初学者的专业性门槛。

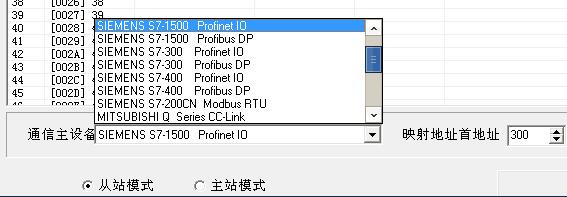

选择与S71500 对应的通信协议Profinet IO以太网协议, LED屏作为IO从站接入Profinet 以太网络，设置LED变量在S7-1500 PLC的过程映像区的映射区首地址是PQW300：

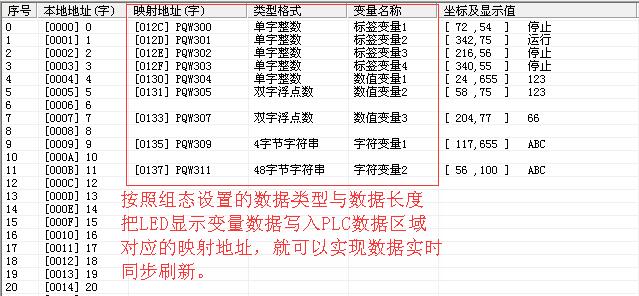

在LED变量数比较多的情况下，建议用户在S71500 的CPU内专门建立一个DB数据块，此数据块将与S7-1500的PQW过程映像区其中的LED变量映射区绑定，则只要此DB数据块的数据实时变量，则LED屏幕的变量数据及信息即实时同步刷新显示。

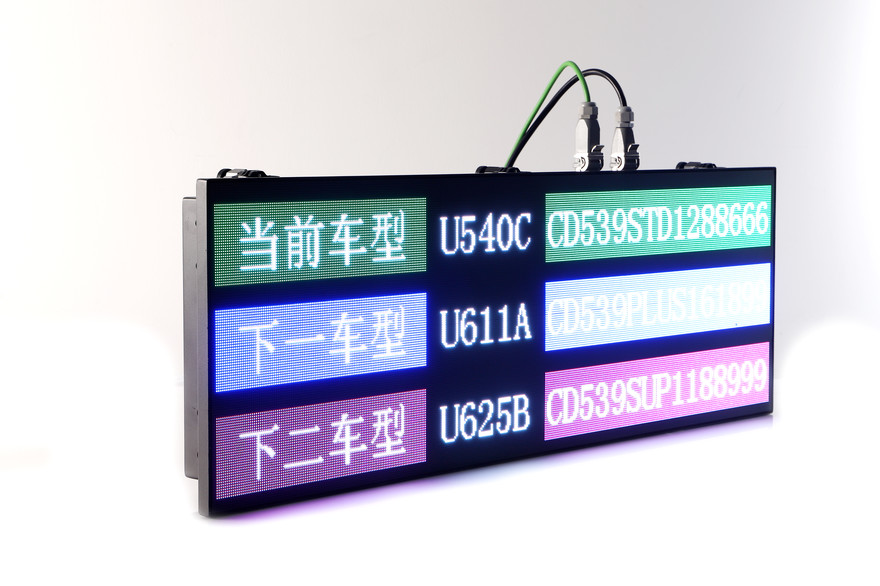

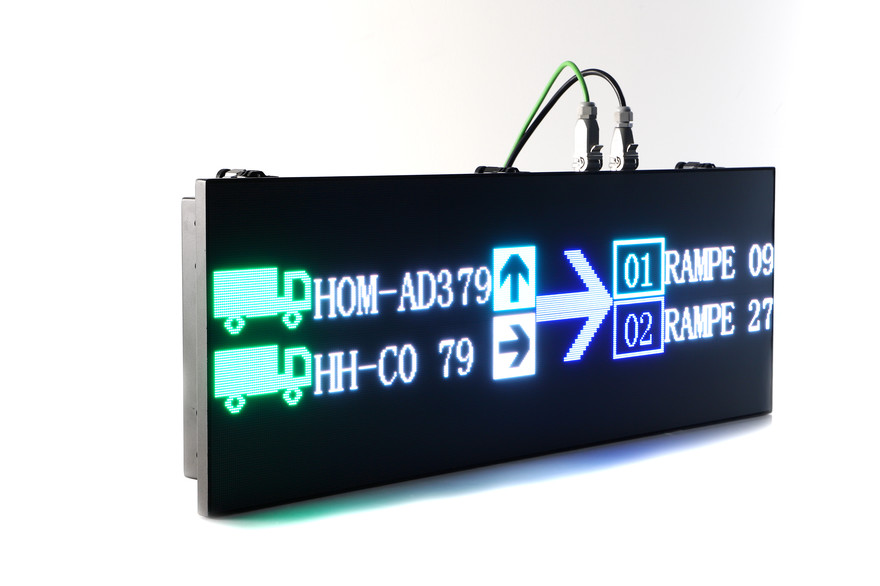

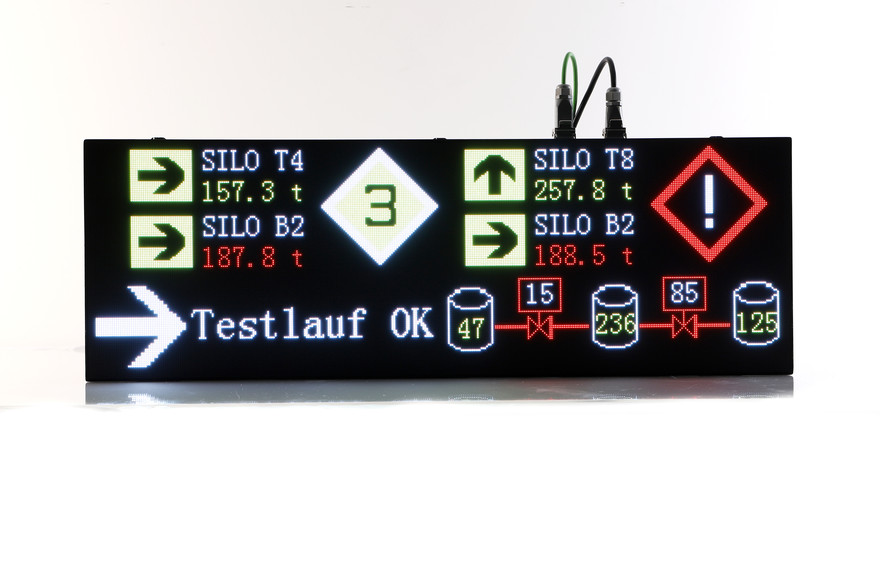

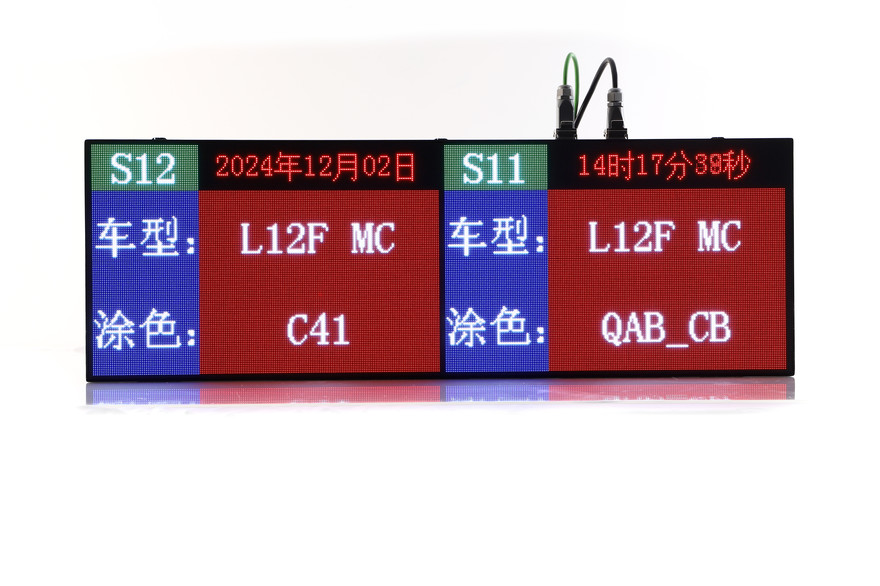

显示内容丰富而全面，覆盖工业信息和工业参数显示的绝大部分需求：

CLB-PN系列LED工业组态屏的显示驱动软硬件平台自带中西文字库，具有多种字体与字符高度可在画面组态时自由选择；

通信变量可以是：中文字符、西文字符、图标、符号、英文字母、数字（包括整数与小数），基本覆盖工业信息和工业参数显示的绝大部分需求；

对于双基色的屏，可以显示单红/单绿/单黄三种字体及图标颜色，而且颜色可设定条件受控变换。

高防护等级，抗强电磁干扰，适应恶劣工业现场：

CLB-PN系列LED工业组态屏的驱动板卡及通讯控制板卡均采用优质工业级元器件，软硬件系统采用多重滤波与抗电磁干扰环节设计，完全适应SIMATIC S7-1500自动化系统的通信接口可靠性要求；

采用工业级一体成型紧凑屏体，具有良好稳定性和高防护等级，有效适应防尘、防潮，耐高温以及抗震动等工业现场要求；

LED屏体采用工业级耐刮画烤漆表面处理；

配置工业级快速插拔式连接器：RJ45网口、电源连接器以及Profibus-DP接头均采用高防护等级工业级连接器，为设备现场安装提供便捷的同时，确保电源和通信信号物理连接接触可靠、接触良好、以及接触稳定。

高速响应时间，LED屏幕显示数据刷新速度确保毫秒（ms）量级：

CLB-PN系列LED工业组态屏的驱动板卡及通讯控制板卡均采用ARM系列高性能及高速微处理器，在确保可靠稳定的基础上对系统软硬件做最优化设计，确保SIMATIC S7-1500控制器通信传输过来的显示数据与信息得到快速响应处理；

LED显示屏的驱动板卡与通信控制板卡采用专用的以太网通讯链路，确保SIMATIC S7-1500自动化系统通信传输过来的数据以快速的响应速度刷新在LED显示屏幕上。

LED外形结构紧凑、符合工业美学及人机工程学的整体外观设计独居匠心：

CLB-PN系列LED工业组态屏其屏体的进线口采用模块化设计，用户可自主调换从左侧进线或者从右侧进线；

屏体采用激光切割、数控折弯及激光拼焊工艺，加工尺寸精准，制造工艺精良；

LED工业组态屏的屏体提供多种安装方式可选择，不同的安装方式对应的箱体则有不同的开门方式，充分体现关注用户应用细节的设计理念，简约不简单；

屏体外观为稳固粗糙岩石质感的外颜，整体衬托着LED屏幕细腻润滑、高透性的防护PC玻璃防护面板；整屏纯黑的显示画面四周均匀分布着一道银亮金属框线，在LED光影下辉映闪耀，为严谨刻板的工业产品赋予了一份独特的工业美学内涵，无处不在体现着设计者和制造者对产品外观颜值与内涵品质的执着追求。
