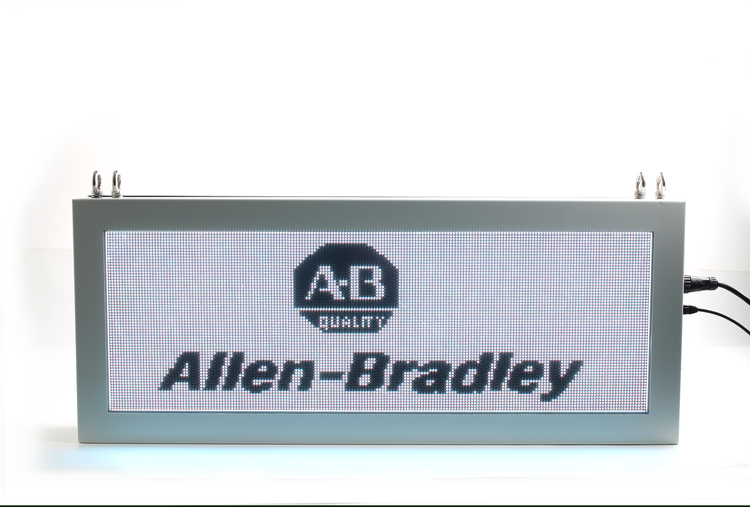

CLD-Net-EIP系列LED工业组态屏
CLD-Net-EIP系列LED工业组态屏直接支持EtherNet/IP工业以太网通信协议，内置双端口EtherNet/IP，集EtherNet/IP通信控制与LED恒流驱动显示功能于一体，完全免除用户二次开发编程繁琐，可以与Allen-Bradley的CompactLogix系列PLC直接通信对接，直接实现CompactLogix系列PLC与LED屏幕之间现信息与数据远程显示，支持星型网络拓扑结构或者线性网络拓扑结构。
驷骏通显全系列工业组态屏包括有LED工业组态屏、LCD工业组态屏、和OLED工业组态屏，主要的技术特点有以下几点：
n 屏幕显示内容界面设计与编辑，完全采用驷骏通显CTR系列工业组态软件实现和完成，基于所见即所得的设计理念，采用鼠标拖拽式的习惯；完全有别于必须采用编程语句与代码进行开发编程控制才实现的技术路线；
n 屏幕显示内容在组态软件里主要划分两大类：
第一大类：固定显示内容：
Ø 固定数字
Ø 固定中英文字符
Ø 固定LOGO图标与图形
Ø 固定图片
Ø 固定视频文件
第二大类：实时变量显示内容
Ø 实时变化数据
Ø 实时变化字符信息
Ø 实时受控变化图标与图形
Ø 实时受控变化图片
Ø 实时监控视频
n 工业组态屏与PLC智能系统/DCS智能系统建立直接通信连接，将完全通过在驷骏通显CTR系列工业组态软件里选择对应通信协议驱动即可实现，完全有别于通过SDK二次开发协议包开发编程才实现的技术路线；
n 工业组态屏与PLC智能系统/DCS智能系统之间的通信连接是软硬件层级直连直通，完全不依附也不借助于第三方软硬件平台（例如PC机、Win系统、Android系统、Linux系统）过渡或辅助去实现；
n 工业组态屏的本地数据寄存器与PLC系统CPU模块内部数据寄存器/DCS系统CPU模块内部数据寄存器之间，采用“寄存器纠缠”创新技术理念，以既直接直观又安全无扰的技术手段，去实现数据源设备与工业组态屏设备之间实时变量镜像映射关联关系；
n 工业组态屏可提供多协议（例如： Profinet EtherNet/IP Modbus TCP/IP TCP/IP......等等工业以太网络协议、Profibus CC-Link Can Modbus DeviceNet......等等工业总线协议）实时数据通道、以及多场域（例如：PLC智能系统、DCS智能系统、SQL SERVER数据库、实时视频摄像设备、智能仪器仪表......）实时数据通道，满足多协议和多场域实时数据汇聚到屏幕显示。
免二次开发编程，直接支持EtherNet/IP工业以太网协议，内置双端口EtherNet/IP：
CLD-Net-EIP系列LED工业组态屏的双端口EtherNet/IP为同一个IP地址。
支持PLC数据区地址与LED显示变量地址直接映射，写入PLC显示变量映射区的数据将自动匹配LED屏显示变量，并自行完成到LED屏幕上的显示：
编程者仅仅需要使用RSLogix5000编程软件将LED屏做好硬件组态，为LED屏分配好IP地址，在PLC的数据区指定一个LED显示变量映射区，然后按照设置的数据格式往PLC内部数据区里的LED显示变量映射区写入需要显示的数据就可以，具体显示过程LED屏自动完成无需用户参与。
按工业级应用标准设计制造，在适应恶劣工业现场方面具备独特优势：
金属屏蔽的RJ45双网口，支持10M/100Mbps 半双工/全双工通信；
防尘、防水雾的高防护等级工业级壳体，为LED屏的内部零部件提供一个可靠安全的运行内环境；
采用先进的硬件抗干扰与软件多重滤波等工业抗干扰设计技术，为LED屏运行于强电磁干扰环境提供一道道可靠屏障；
配置齐全的安装方式以及周到细致的维护保养开门方式，无处不在的体现着关注细节用户至上的设计理念。

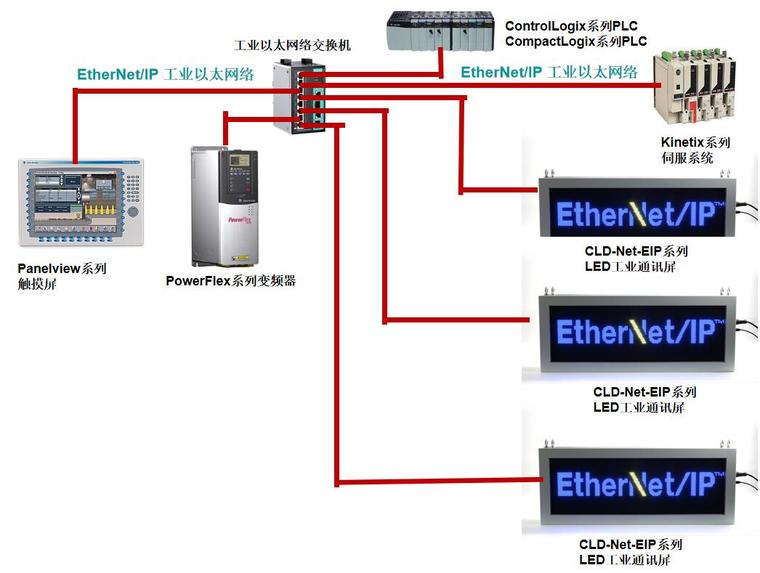

内置交换机功能的RJ45双网口，支持线性或者星型网络布线轻松快捷：
线性网络拓扑结构指在EtherNet/IP网络中采用菊花链路方式连接一起的设备的集合，能够连接到线性网络拓扑结构的设备采用嵌入式交换机技术，无需使用单独的交换机。
星型网络拓扑结构是一种传统的EtherNet/IP网络结构，网络上的所有设备通过以太网交换机连接在一起。
精心设计、精致制造，为可靠的工业产品注入一份工业美学的高颜值：

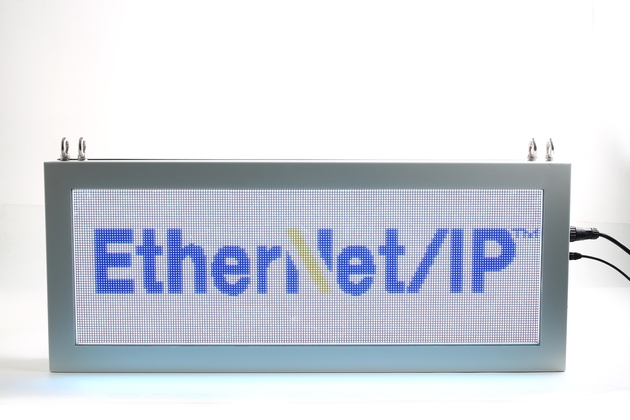

CLD-Net-EIP系列LED工业组态屏完全摒弃传统LED商用屏为低成本采用单薄铝型材简易拼凑的设计思路，而是采用工业级钣金焊接成型、喷涂烤漆屏体，屏体结构精心设计、各种安装尺寸精准，LED屏幕平整度高，相邻LED模组接近零间隙，外置网口以及工业电源航空插头，为既追求产品内在品质，同时又关注产品外观颜值的用户提供一系列的全新选择。
显示界面用户可自主编辑组态，显示界面组态软件通俗易懂无专业门槛，初学者轻松上手。
CTR-LED-V2021组态软件是一款免安装的，运行于台式PC或者笔记本电脑，用于LED工业组态屏显示界面组态编辑的组态软件。此组态软件遵循工控触摸屏组态软件的操作习惯，但操作过程大为简化，简单鼠标操作基本就能完成一个简单的画面组态主要流程，把画面程序组态好之后通过网线下载到LED屏里之后，台式PC或者笔记本电脑就可以移走；LED屏将独立完成与CompactLogix系列PLC之间的通信与显示。
CTR-LED-V2021组态软件可以设置四种类型的LED显示变量，并可对每个变量进行编址：
数值变量：满足正负数、整数、小数等动态数据显示需求；
ASCII码变量：满足所有ASCII码字符等动态信息更新需求；
标签变量：满足图形标签、符号标签、状态信息中西文字标签的动态刷新需求；
字库变量：满足中文字符等文字信息动态更新需要。

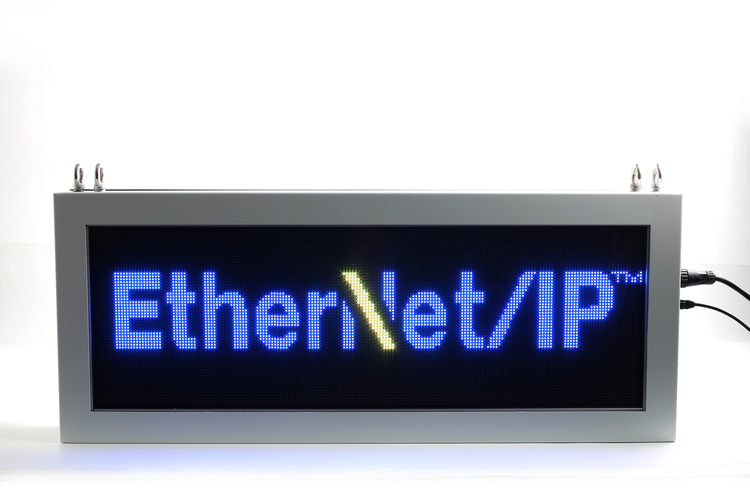

LED显示像素可按实际需求配置，画面显示对象包括：图片、几何图形、中文字符、西文字符、标点符号、以及数字，颜色最多可满足无灰度调节的红黄绿三种颜色显示。
高清晰度的显示要求可配置小像距LED模组，远距离观看要求则可配置大点阵高亮度LED模组；
LED显示常量以及LED显示变量均可包括：图片、几何图形、中文字符、西文字符、标点符号、以及数字，但LED显示变量里仅仅LED标签变量可选择图片或图形标签。
LED模组可配置单色模组、或者双基色模组，双基色模组可显示红、黄、绿三种颜色。
CLD-Net-EIP系列LED工业组态屏主要技术性能指标：
工业通讯端口
静电防护： 内置15KV ESD
端口电气隔离： Max. 1.5KV
通讯故障自诊断： 通讯故障智能自诊断
状态指示： LED指示
电压范围： 220V +10%AC 50HZ 可选项18---30V DC宽电压范围
温度范围： -10℃-----55℃ 特殊要求可适应最高达60℃高温使用环境
湿度范围： 10%---95%（无凝露）
屏显数据刷新周期： Min. 300ms 建议值：500 ms
支持工业通讯协议： EtherNet/IP
屏设备文件： 通用EDS文件
连接端口
2×EtherNet/IP 网口 （带金属屏蔽RJ45）
集成非托管交换机功能，既可将屏设备以菊花链路方式，也可以星型链路方式接入EtherNet/IP工业以太网络，其中以星型链路接入EtherNet/IP网络时需要接入网络交换机。
通讯速率： 自适应10/100 Mbps
I/O数据缓冲区： Max. 512 bytes 建议值：256 bytes
IP地址分配： 手动配置 IP地址冲突自侦测
LED模组配置
1R/1G/1B/1W单基色点阵
1R1G双基色点阵 显示红/绿/黄三颜色 黑底色
1R1G1B三基色点阵 显示红/绿/黄/蓝/青/紫/白 黑底色
LED模组像素间距
高端配置小间距为：P2.0 / P2.5 棕黑灯珠
标准配置为：P4.75 棕黑灯珠
低端配置：P5 P8 P10 单色
LED屏水平视角： 120°+ 20°
LED屏垂直视角： 120°+ 20°
LED屏显分辨率： 显示屏分辨率依用户要求自由定制
LED屏体尺寸： 由LED模组像素间距与LED屏显分辨率决定LED屏幕尺寸大小
LED屏显变量颜色
高端配置： 无灰度调控七彩颜色全显 7级亮度可调
标准配置：红 黄 绿 三种颜色全显 7级亮度可调
低端配置：单红 单绿 单蓝 单白 等单一颜色中只可选其一

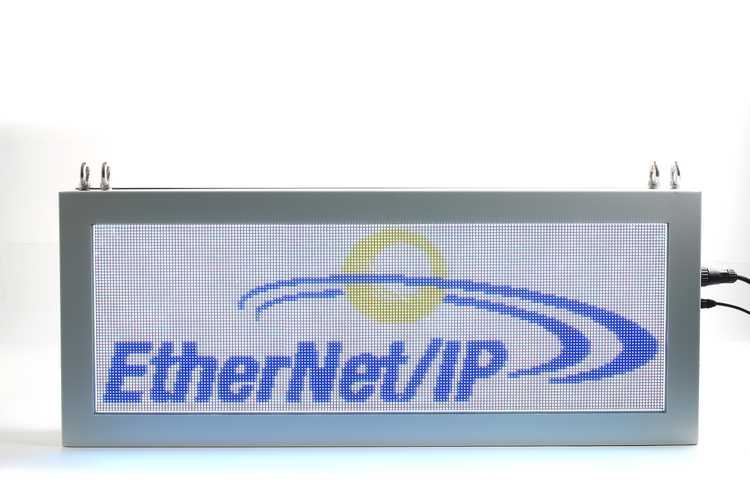

LED屏显内容
采用CTR-LED-V2018组态软件自由编辑组态
公司LOGO图形
中文 英文 数字
符号 图案 图标
LED屏显变量可控变色
单基色（低配）：单一颜色 不可变色
双基色（标配）：红色 / 绿色 / 黄色三色可控变色
三基色（高配）：七彩可控变色
可视距离范围： 1.0-------50 米 实际可视距离由显示界面组态时所设置的LED屏显字体高度而定。
出厂坏点率： 0%

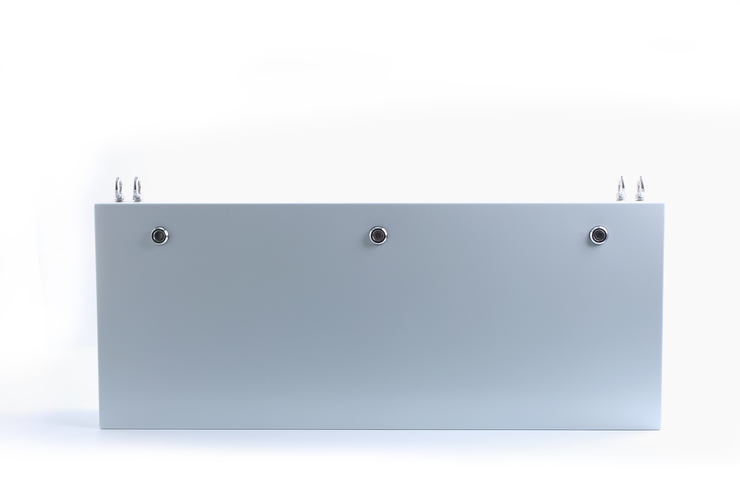

屏体材质与结构配置
高端配置：
高散热性轻固型屏体，1.5mm厚度铝合金板材激光切割、数控钣金、焊接一体成型喷塑烤漆屏体。
整屏防护等级： 最高防护等级IP67，标配防护等级IP54。
整屏通过独立第三方权威检测机构的IP防护等级测试、抗振动测试、高低温测试等等认证。
整屏安装方式不受限制。
标准配置：
1.2mm厚冷轧钢板激光切割、数控钣金、焊接一体成型喷塑烤漆屏体。
整屏防护等级： 最高防护IP67，标配等级IP54。
整屏通过独立第三方权威检测机构的IP防护等级测试、抗振动测试、高低温测试等等认证。
整屏安装方式不受限制。
低端配置：
0.6---0.8mm厚度商业广告铝型材简易拼装屏体 防护等级IP20
屏体没有通过独立第三方检测机构的任何测试
屏体机械强度无法承受任何振动 更不可承受任何撞击
屏体广告铝型材吊装插件机械强度受力有限，为安全考虑顶部吊装方式整屏重量不允许超过30kg 。
